Thread Size x Pitch
|
M6 x 1
|
|

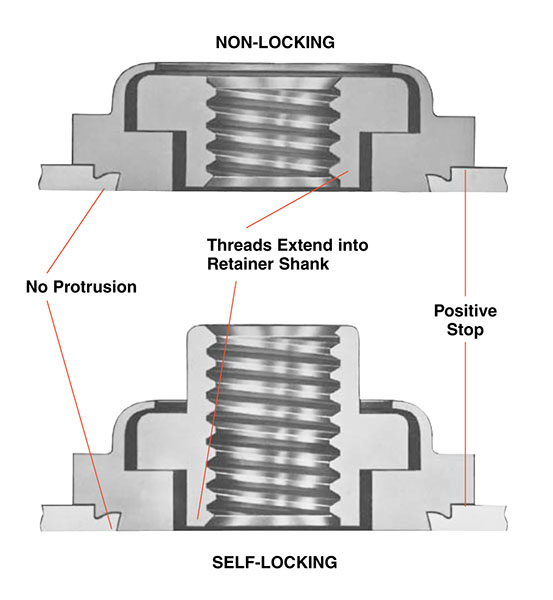

Thread Type
|
Self-Locking
|
|
Thread Code
|
M6
|
|
Shank Code
|
2
|
|

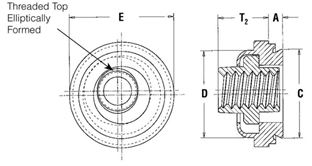

A (Shank) Max.
|
1.38 mm
|
|
Min. Sheet Thickness
|
1.38 mm
|
|
Hole Size in Sheet + 0.08
|
13.08 mm
|
|
C Max.
|
13.06 mm
|
|
D Max.
|
12.96 mm
|
|
E ± 0.38
|
15.24 mm
|
|
T2 Max.
|
7.88 mm
|
|
Min. Dist. Hole C/L to Edge
|
10.67 mm
|
|
Float
|
0.38mm minimum, in all directions from center, 0.76mm total
|
|
Fastener Material
|
300 Series Stainless Steel
|
|
Fastener Materials - Retainer
|
300 Series Stainless Steel
|
|
Fastener Materials - Nut
|
300 Series Stainless Steel
|
|
Retainer Finish
|
Passivated and/or tested per ASTM A380
|
|
Nut Finish
|
Black Dry-film Lubricant
|
