Lưu lượng kế là gì?

Là thiết bị để đo lưu lượng của chất lỏng chảy qua ống trong một khoảng thời gian nhất định. Đây là thiết bị giúp chúng ta quan sát và xác định được tốc độ dòng chảy một cách dễ dàng.

Đơn vị đo là GPM (gallon/phút) hoặc LPM (lít/phút). Nếu là các công suất lớn hơn thì đơn vị đo có thể là m3/h.

Cấu tạo của lưu lượng kế

Lưu lượng kế bao gồm các thành phần chính như cân đo, ống đo và phao.

Đây là một thiết bị không thể thiếu trong việc đo lưu lượng của chất khí, chất lỏng hoặc hỗn hợp khí-lỏng.

Nguyên lý hoạt động

- Tự động đo lường khi có dòng chảy đi qua ống mà ko cần sử dụng bất kỳ nguồn năng lượng bên ngoài nào.

- Khi sử dụng lưu lượng kế, ta cần đặt thiết bị theo chiều dọc hướng chảy của chất lỏng. Phao được thiết kế với đường kính gần bằng đường kính ống hút gió của dòng chảy và sẽ được nâng lên khi chất lỏng đi vào ống. Khi nổi lên, phao sẽ giúp chất lỏng chảy qua và sẽ dừng lại ở điểm mà dòng chảy đủ lớn để toàn bộ lượng chất lỏng chảy qua được.

- Các vạch đo in chìm trên mặt sản phẩm cùng với phao đo chế tạo một cách tinh tế để đảm bảo việc đo luôn ổn định ngay khi có dòng chảy đi qua và dễ dàng cho việc quan sát thang đo tiện lợi.

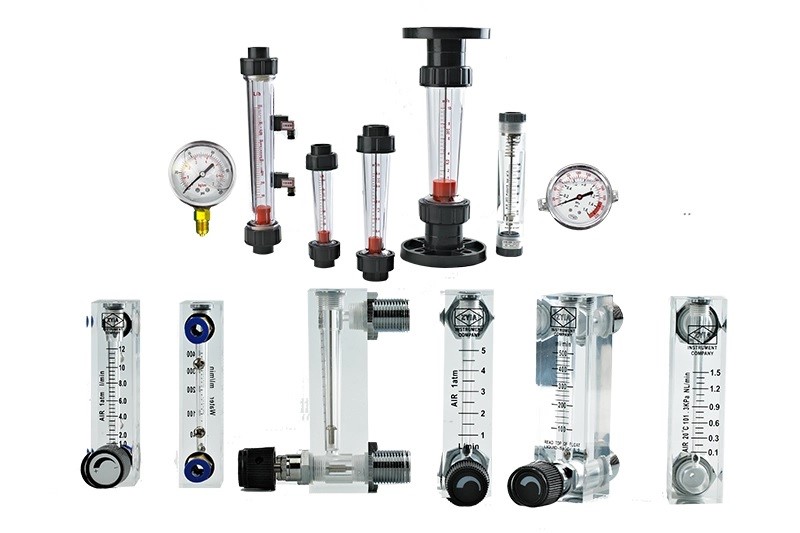

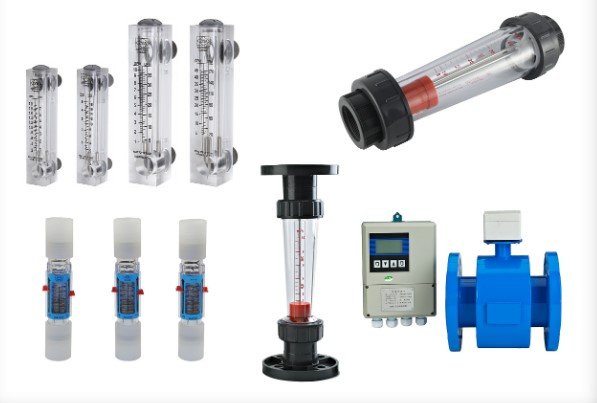

Phân loại lưu lượng kế

- Theo hình dáng:

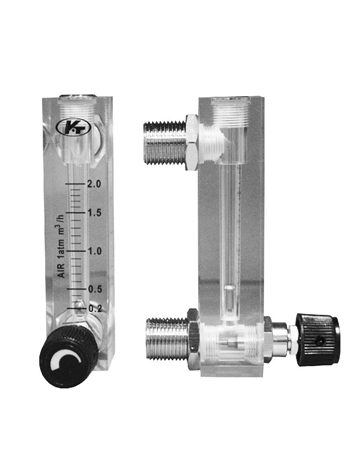

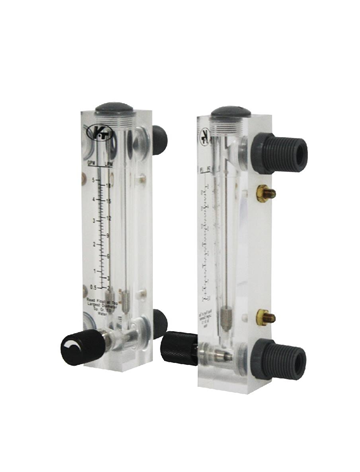

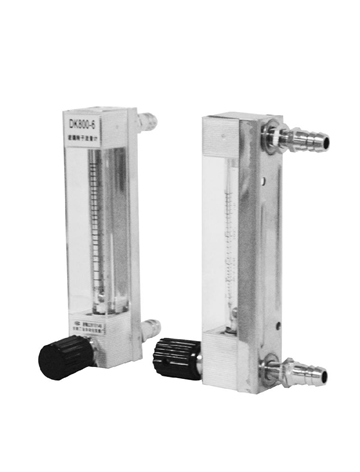

+ Dạng vuông: lắp trực tiếp trên tủ điện, sử dụng để đo đạc và đối chiếu độ lệch pha của dòng nước chảy.

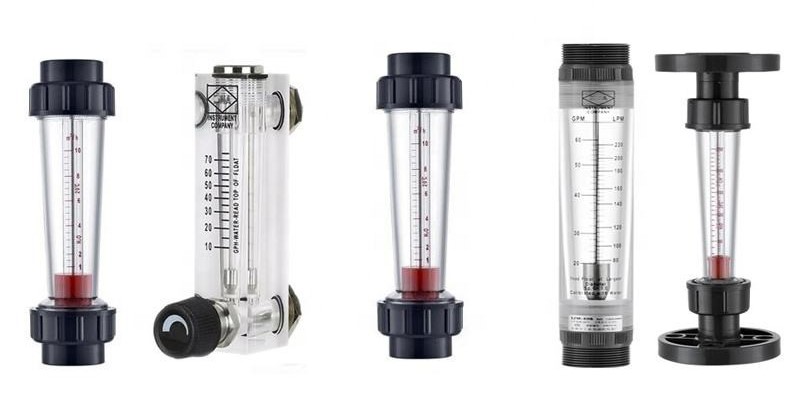

+ Dạng phễu và Dạng tròn: lắp trực tiếp vào đường ống. dùng để xác định lưu lượng nước tại một vị trí trên đường ống

- Theo nguyên lý hoạt động:

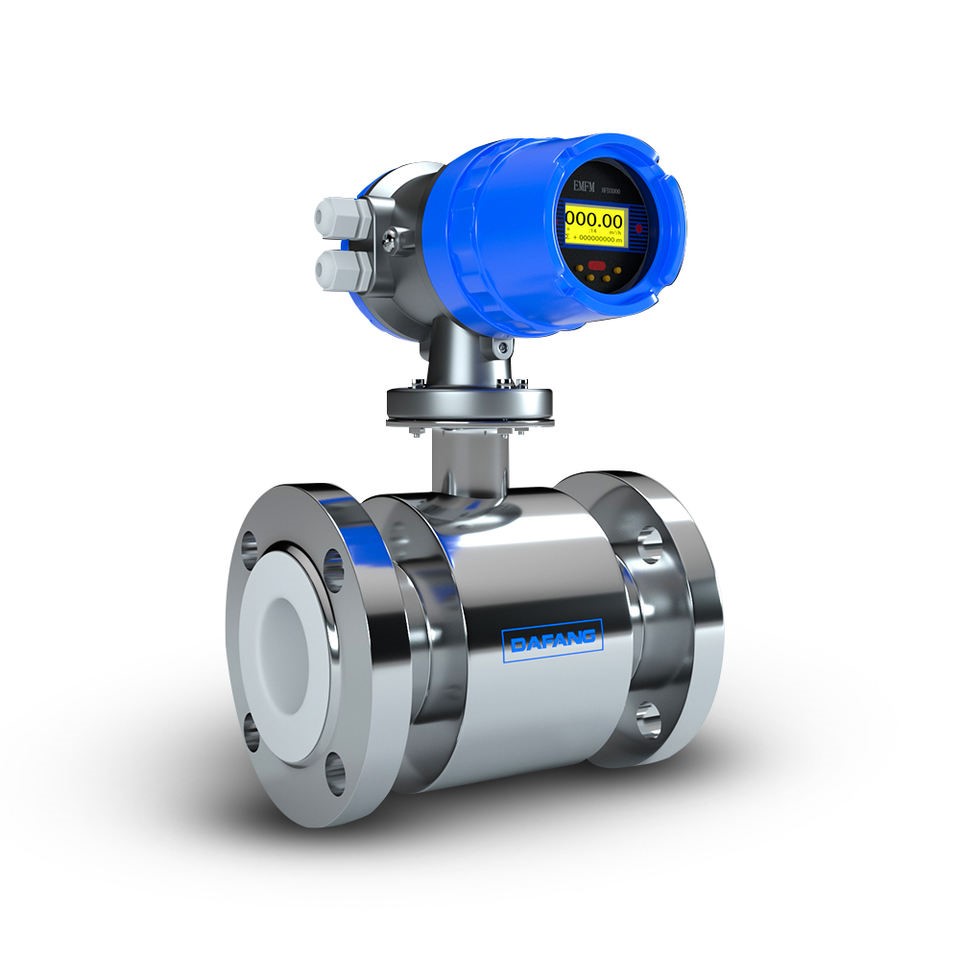

+ Lưu lượng kế điện từ: Là một dạng cảm biến lưu lượng sử dụng để đo chất lỏng dẫn điện dựa vào định luật cảm ứng điện từ Faraday.

+ Lưu lượng kế tuabin: Là loại lưu lượng kế chính sử dụng roto đa lưỡi để cảm nhận tốc độ dòng trung bình chất lỏng và lấy được lưu lượng tức thời hoặc tổng lượng mét.

Ứng dụng

Sử dụng trong các hệ thống xử lý nước thải công nghiệp, dây chuyền lọc nước tinh khiết, siêu tinh khiết, hệ thống nồi hơi, khử muối…

-Trong công nghiệp xử lý nước: dùng để kiểm soát lượng dòng chảy bằng việc kết hợp với van điều khiển tốc độ dòng chảy, đo lượng, kiểm soát nguồn nước…

- Đo tốc độ dòng chảy nước sạch đến bể chứa hoặc lưu lượng nước thải xử lý trong giai đoạn tiếp đó

- Trong hệ thống xử lý RO, hệ thống ống lưu lượng được lắp đặt cho từng vỏ màng, giúp việc đo lưu lượng nước đến từng cụm màng, tác dụng theo dõi sự chênh lệch của nước đến cụm màng, khi gặp những yếu tố bất thường, người dùng sẽ nhanh chóng phát hiện, xử lý kịp thời.
